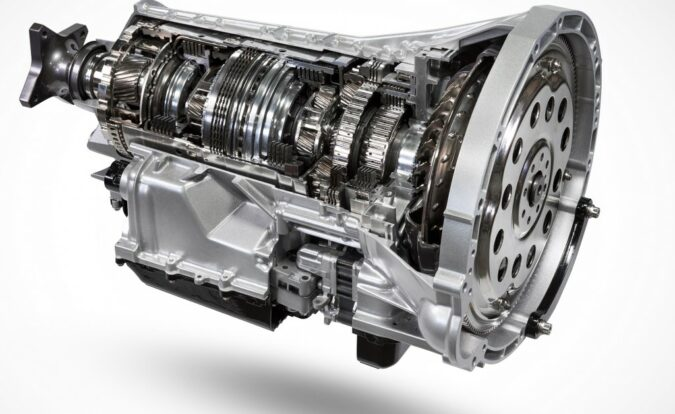

Kuten meidän kaikkien on tiedettävä, on yksi autosi avainkomponenteista. Vaihteiston kiinnikkeet ovat vastuussa tämän avainosan pitämisestä paikallaan. Tämä tekee vaihteistokiinnikkeistä yhtä tärkeitä kuin itse vaihteisto. Siksi jokaiselle auton käyttäjälle on tärkeää ymmärtää, mitä se tekee ja miten se voi mennä pieleen.
Vaihteiston kiinnikkeet ovat rakenteeltaan yleensä hyvin yksinkertaisia, mutta ne tekevät erittäin tärkeän työn. Vaihteiston kiinnikkeiden vika ei ole kovin yleistä, mutta se voi tapahtua ajoneuvossasi jossain vaiheessa sen käyttöikää. Tässä tarinassa näemme, kuinka varautua tällaiseen tilanteeseen, jos se tapahtuu.
On myös tärkeää tietää, mitä tarvitaan huonojen vaihteistokiinnikkeiden havaitsemiseen. Lisäksi voimme nähdä, kuinka vaihteiston kiinnikkeet vaihdetaan. Tiedätkö, meidän keskuudessamme oleville tee-se-itse-ihmisille.
● Mitä ne ovat?
● Tyypit
● Oireet
● Tarkista ja diagnoosi
● Vaihto
Yksinkertaisesti sanottuna, kiinnikkeet vaihteistoasi varten. Siitä tulee yhtään yksinkertaisempaa. Vaihteistot kiinnittävät vaihteiston ajoneuvoon. Tämä auttaa yhdistämään raskaan voimansiirron ajoneuvon painoon. Tämä voi auttaa parantamaan mukavuutta ja käsittelyä.
Vaihteiston kiinnikkeet vastaavat pääasiassa kahdesta toiminnosta. Vaihteiston pitäminen paikallaan on ilmeisin. Useimmissa ajoneuvoissa on vähintään kaksi vaihteistokiinnitystä vaihteiston pitämiseksi ja sen liittämiseksi ajoneuvon runkoon.
Tämä kiinnittää vaihteiston tiukasti runkoon varmistaen, että se ei vaihdu ajon aikana. Tämä on erityisen tärkeää, koska voimansiirron sisäosat ovat tiukasti paikoillaan. Väärä kohdistusvirhe voi aiheuttaa vaihteiston siirtymisen ja aiheuttaa ongelmia ajon aikana.
Vaihteiston kiinnikkeiden toinen tehtävä on vähentää ajoneuvoon tunkeutuvaa tärinää. Aivan kuten moottorin kiinnikkeet, jotka vaimentavat moottorin tärinää. Vaihteiston kiinnikkeiden odotetaan myös tekevän saman toiminnon, mutta tällä kertaa vaihteiden vaihtamiseen liittyvällä tärinällä. Vaihteiston kiinnikkeissä käytetään kumiholkkeja tai erityisiä nesteitä näiden tärinöiden vaimentamiseksi.
Tämä vaihteistokiinnikkeiden toiminto tasoittaa suurimman osan ohjaamoon tunkeutuvasta tärinästä. Moottorin kiinnikkeet tekevät osansa myös moottorin tärinän poistamisessa.
On myös hyvä tietää, että vaihteiston kiinnikkeiden rakenne ja perustoiminta ovat täsmälleen samat kuin moottorin kiinnikkeiden. Molemmat on valmistettu samoista materiaaleista, samasta rakenteesta ja niitä käytetään samoihin tehtäviin. Ainoa ero niiden välillä on osa, jota ne auttavat asentamaan. Moottori ja vaihteisto, viitteeksi.
Kuten kaikki auton osat, myös vaihteiston kiinnikkeitä on erilaisia. Valmistajat valitsevat erilaisia vaihteistokiinnikkeitä monien tekijöiden perusteella. Ennen kuin syvennymme näihin, katsotaanpa, mitä vaihtoehtoja eri ajoneuvoissa on
1. Kumivaihteiston kiinnikkeet
Tämä on yksinkertaisin vaihteistokiinnitystyyppi. Se on pohjimmiltaan metallisäiliö, joka on täytetty vahvalla kumimateriaalilla. Kumivaihteistokiinnikkeiden metalliosa on vahva kiinnike, joka antaa osalle lujuuden. Tämä metallirakenne on tarpeeksi vahva pitämään vaihteiston paikallaan ja käsittelemään sen painoa ajoneuvon ollessa liikkeellä.
Epätasaisilla teillä vaihteiston kiinnikkeiden on vaikea kestää vaihteiston painoa. Vahvojen kiinnityskannattimien ansiosta kiinnikkeet voivat kiristää vaihteiston pitoa ja geeliytyä ajoneuvon runkoon.
Metallisen kiinnityskannattimen sisällä kumiset voimansiirtokiinnikkeet käyttävät elastista kumimateriaalia tärinän vaimentamiseen. Vaihteiston sisällä olevat liikkuvat osat voivat lähettää tärinää kiinnikkeiden kautta ohjaamoon. Jos vaihteiston kiinnikkeitä ei ole suunniteltu vaimentamaan näitä tärinöitä, ne voivat tihkua istuinten läpi ja lisätä melua ja tärinää. Mukavuus heikkenee, kun näin tapahtuu.
Kustannustehokkaana tapana estää näitä tärinöitä pääsemästä matkustamoon käyttämällä kumia vaihteiston kiinnikkeitä. Elastinen kumimateriaali metallikannattimen sisällä pitää vaihteiston liitäntävartta. Käsivarsi ei kosketa mitään metalliosia tällä tavalla, mikä pitää tärinän minimissä. Kumiosa vaimentaa tärinää, joka ei pääse kiinni telineeseen.
Tämä auttaa vaimentamaan nämä tärinät minimiin. Mutta kuten useimmilla kustannustehokkailla teknologioilla, myös kumisilla voimansiirtotelineillä on omat haittapuolensa. Vaikka tärinä on vaimennettu, osa niistä pääsee matkustamoon. Talousajoneuvoissa, joissa hinta on ensisijainen huolenaihe, tämä ei ole ongelma. Mutta luksusautoille tämä ei ole hyväksyttävää. He tarvitsevat parempaa tekniikkaa mukavuuden parantamiseksi.
2. Nestetäytteiset hydraulivaihteiston kiinnikkeet
Joissakin premium-autoissa käytetään hydraulisia kiinnikkeitä parantaakseen kumisten vaihteistokiinnikkeiden etuja. Kumikiinnikkeet voivat tappaa vain niin paljon tärinää. Joten näissä autoissa, jotka tarvitsevat optimaalista mukavuutta, tämä vaimennustaso ei ehkä heikennä sitä. Koska kustannukset eivät ole tiukka rajoitus näillä markkinasegmenteillä, valmistajat voivat kokeilla erilaisia vaihteistokiinnikkeitä, ja siksi tämä tarjotaan.
Hydrauliset voimansiirron kiinnikkeet toimivat samalla tavalla kuin hydraulimoottorin kiinnikkeet. Molemmat käyttävät nestettä tai geeliä kiinnikkeiden sisällä värähtelyjen vaimentamiseen. Tämä on paljon tehokkaampi kuin kumikiinnitys, koska näillä nesteillä on erinomaiset vaimennusominaisuudet.
Niiden ylivoimainen vaimennuskyky tekee niistä suosikkivalintoja, joissa mukavuus on ensiarvoisen tärkeää. Mutta tämän tyyppisillä vaihteistokiinnikkeillä on myös omat haittapuolensa. Kuten kaikki kehittyneet teknologiat, hinta on tärkein ongelma. Monimutkaisen rakenteensa, erikoisnesteen ja tarvittavien tiivisteiden ansiosta tällaiset kiinnikkeet ovat kalliimpia kuin yksinkertaiset kumiyksiköt.
Lisäkustannukset rajoittavat niiden käytön premium-autoihin, joiden markkinat eivät ole liian herkkiä kustannuksille. Tämän lisäksi hydrauliset kiinnikkeet eivät ole yhtä kestäviä kuin kumikiinnikkeet. Vankan ja yksinkertaisen rakenteensa ansiosta kumikiinnikkeet kestävät useita vuosia. Ne tarvitsevat vaihtoa jonkin aikaa, mutta ne kestävät varmasti hydrauliset vaihteiston kiinnikkeet. Hydraulikiinnittimet tuovat myös ongelman, joka on yleinen autossa oleville nesteille, vuodoille.
Siksi hydrauliset kiinnikkeet ovat hyviä vain silloin, kun haluat mieluummin mukavuuden kuin hinnan ja kestävyyden. Vaikka se löytää vähemmän käyttökohteita kuin kumikiinnikkeet, sen tuoma mukavuus pöytään on vertaansa vailla.
3. Aktiiviset kiinnikkeet
Koska tämä tarina keskittyy voimansiirtokiinnikkeisiin, aktiiviset kiinnikkeet eivät ehkä näytä täydellisesti sopivalta tähän, koska tätä tekniikkaa käytetään enimmäkseen moottorin kiinnikkeissä. Mutta koska moottorin kiinnikkeillä on sama rakenne ja periaatteessa sama toiminto kuin vaihteiston kiinnikkeillä, on hyödyllistä tietää alan viimeisimmät trendit.
Kumi- ja hydraulikiinnikkeiden jälkeen aktiiviset hydraulikiinnittimet ovat markkinoiden uusin vaihtoehto. Tätä tekniikkaa käytetään enimmäkseen moottorin kiinnityksissä, koska niiden täytyy vaimentaa jopa voimakkaampaa tärinää kuin voimansiirtokiinnikkeet.
Aktiiviset kiinnikkeet ovat periaatteessa mitä niiden nimi sanoo. Ne muuttavat aktiivisesti telineen jäykkyyttä sopeutuakseen tilanteisiin. Tyhjäkäyntitilanteissa moottori tärisee enemmän. Kiinnikkeet löystyvät ottaakseen aktiivisesti vastaan nämä tärinät. Kun moottorin nopeus nousee, kiinnikkeet voivat jäykistyä ja estää moottoria tekemästä ei-toivottuja liikkeitä.
On olemassa erilaisia aktiivisia kiinnikkeitä. Tässä on muutamia niistä:
A) Tyhjiötoimiset aktiiviset kiinnikkeet
Tällaisissa aktiivisissa kiinnikkeissä niiden sisällä on ontto kammio. Tämä ontto kammio mahdollistaa tyhjiön käyttämisen tarpeen mukaan, mikä muuttaa telineen jäykkyyttä.
Kun moottori on joutokäynnillä, kiinnikkeiden oletetaan olevan paremmin vaimentavia, jotta ne voivat kuluttaa tärinää. Jos kyseessä ovat tyhjiökäyttöiset aktiiviset kiinnikkeet, tämä tehdään kohdistamalla telineeseen tyhjiö. Kun moottorin nopeus kasvaa, tämä vapautetaan hitaasti jalustan jäykkyyden lisäämiseksi.
Tämä jäykkyyden muutos tehdään tyhjiökytkinventtiilin (VSV) kautta, jota ohjataan voimansiirron ohjausmoduulilla (PCM). Tällaisten venttiilien ongelmana on tyhjiön vuoto, joka voi tapahtua muutaman vuoden käytön jälkeen.
Tämä mekaaninen järjestelmä jättää enemmän parantamisen varaa. Ja kuten aina, elektroniikka hyppää näyttämään parantamaan sitä.
B) Elektronisesti toimivat aktiiviset kiinnikkeet
Tyhjiöputkien ja venttiilien sijaan nämä venttiilit saavat elektronisen järjestelmän, joka muuttaa telineen jäykkyyttä. Sähköistä toimintaa ohjaa itse voimansiirron ohjausmoduuli.
Moottorin joutokäynnillä hydraulikiinnike on elektronisesti löysätty, mikä lisää liikkumavaraa, joten se vaimentaa kovemmat värinät. Suuremmilla moottorin kierrosnopeuksilla teline jäykistyy ja rajoittaa moottorin liikettä. Tai vaihteistokiinnikkeiden tapauksessa ne rajoittavat vaihteiston liikettä.
C) Magneto-reologiset kiinnikkeet
Toinen monimutkainen, mutta tehokas käänne kiinnikkeiden alalla on Magneto-Rheological Mounts. Delphi kehitti äskettäin tämän tekniikan, ja se on samanlainen kuin jotkut tällä hetkellä saatavilla olevat aktiiviset jousitustekniikat.
Magneto-Rheological Mount on eräänlainen hydraulinen kiinnitys. Näissä kiinnikkeissä oleva neste sisältää pieniä rautahiukkasia suspendoituneena siihen. Kuormasta riippuen telineeseen kohdistetaan sähkövirta tai magneettikenttä. Kun näin tapahtuu, rautahiukkaset asettuvat riviin, mikä lisää nesteen viskositeettia, jossa ne ovat.
Tätä ohjattavaa viskositeetin muutosta voidaan helposti käyttää telineen luonteen säätelyyn. Kun moottorin nopeus ja kuormitus muuttuvat, Magneto-Rheological -kiinnike voi muuttaa nesteen viskositeettia tarpeen mukaan, jäykistäen tai löysentäen kiinnitystä.
Mikroprosessori ohjaa Magneto-Rheological -telineen toimintaa ja syöttää voimansiirron ohjausmoduuliin syötetyt tiedot. Telineen sisällä on nesteenpaineanturi, joka lähettää palautteen prosessorille säätöjen tekemiseksi tien päällä.
Tietenkin, kuten mikä tahansa monimutkainen tekniikka, diagnoosi, korjaus tai vaihto ovat kaikki kalliita. Korjaamot, joissa on erityisiä skannaustyökaluja, voivat havaita ongelman vain näissä kiinnikkeissä. Voit myös odottaa melko kohtuullisen kokoista korjauslaskua, jos ja kun jokin näistä menee pieleen.
D) Tärinää vaimentavat kiinnikkeet
Mikään tekniikka ei ole täydellistä. Kaikki jättää jonkun parantamisen varaa. Vuonna 2009 Lexus esitteli tärinää vaimentavan kiinnikkeen ES-sedaniinsa. Tämä tekniikka on saanut inspiraationsa melua vaimentavista kuulokkeista vähentääkseen moottorin tärinää.
Näiden tärinöiden vaimentamisen sijaan näissä kiinnikkeissä on aktiivinen moottori. Tämä moottori tuottaa vastavärähtelyä, joka vaimentaa olemassa olevat värinät ja tappaa ne tehokkaasti.
Näissä kiinnikkeissä on erillinen tietokone, nimeltään Active Control Engine Mount ECU. Tämän ECU:n syöttämiseksi edessä oleva kiihtyvyysanturi lukee moottorin tärinän määrän ja välittää tiedot. ECU myös poimii syötteitä lukemattomista muista lähteistä. Näitä ovat vaihteiston asento, ajoneuvon nopeus, moottorin kuormitussuhde ja paljon muuta.
Moottori tekee laskelmia tulojen mukaan. Sitten se tuottaa vastavärähtelyä tuloon nähden, mikä tasoittaa kaiken tehokkaasti.
Olemme keskustelleet siitä, mitä voimansiirron kiinnikkeet ovat. Olemme myös nähneet, millaisia makuja niillä on. Se on näennäisesti yksinkertainen tekniikka, jota insinöörityö ponnisteli pyrkiessään lisäämään hienostuneisuutta. Nykyaikaiset vaihteistokiinnikkeet ovat alttiita vioittumiselle monimutkaisen hydraulisen ja elektronisen asennuksensa vuoksi.
Tämä ei tarkoita, että tavalliset kumiset voimansiirtokiinnikkeet olisivat immuuneja epäonnistumiselle. Kyllä, ne ovat kestävämpiä kuin nykyaikaiset hydrauliyksiköt. Mutta ennemmin tai myöhemmin hekin saattavat luovuttaa. Varsinkin jos autollasi on ajettu paljon ja se vanhenee.
Voimansiirtokiinnikkeen mahdollisen vian vuoksi, jolla voi olla epämiellyttävä lopputulos, on hyödyllistä tietää, mitä tapahtuu, kun se päästää irti. Tämän avulla meidän on tarkasteltava oireita, joita autosi aiheuttaa sinulle, kun sen vaihteiston kiinnikkeet päästävät irti. Nämä on melko helppo havaita, koska ne voivat muuttaa ajoneuvosi hienostuneisuutta täysin. Mutta monimutkaisemmissa kiinnikkeissä vain oikea diagnoosi sopivalla skannaustyökalulla voi havaita vian tarkasti.
Joten huonoissa vaihteistokiinnikkeissä 101 ensimmäinen oppitunti on ongelman havaitseminen. Tässä on muutamia oireita, joihin voit kiinnittää huomiota.
1. Korkea melu, tärinä ja kovuus
Kuten tiedämme, vaihteiston kiinnikkeitä käytetään vähentämään ohjaamoon tunkeutuvaa tärinää. Joten ensimmäinen oire epäonnistuneista vaihteistokiinnikkeistä on lisääntynyt tärinä.
Tärinä on selvimmin moottorin käydessä joutokäynnillä. Silloin värähtelyt ovat huipussaan ja ilmeisesti silloin tunnet ne eniten. Kun ajoneuvo käynnistyy ensimmäisenä, jos tunnet, että liikettä tapahtuu eteenpäin tai taaksepäin, se voi olla merkki huonosta vaihteiston kiinnityksestä. Tämä voi tapahtua useimmiten etuvetoisissa ajoneuvoissa.
Takavetoisissa ajoneuvoissa se voi olla keinuvaa liikettä sivulta toiselle. Tärinä saattaa hieman heikentyä, kun moottori nostaa nopeuden, mutta joutokäynti on silloin, kun ne ovat voimakkaimpia.
Samanlainen liike voidaan kokea myös, kun moottori lopulta sammutetaan. Jos näin tapahtuu, voit olla varma, että vaihteistokiinnikkeet ovat päässeet irti.
2. Korkeampi melu
Mitä tapahtuu, kun tärinä lisääntyy? Melu lisääntyy sen mukana. Kun vaihteiston kiinnikkeet luovuttavat, konepellin alta kuuluu pelottavia ääniä. Niiden voimakkuus voi vaihdella pienistä pamahduksista koviin ääniin, jotka saavat sinut tuntemaan, että moottori putoaa. Nämä äänet johtuvat metallin osumisesta metalliin, koska voimansiirtokiinnikkeet eivät enää kiinnitä näitä osia.
Vaihteisto ei putoa autosta huolimatta siitä, että tilanne voi kuulostaa siltä. Mutta ei ole turvallista ajaa ympäriinsä näiden äänien kanssa, koska löysä vaihteisto voi osua muihin osiin ja vahingoittaa niitä tehokkaasti.
Kuten useimmat auton äänet, myös nämä äänet vahvistuvat, kun osut kuoppaan. Vaihteisto voi vaihtaa, kun auto osuu kuoppaan. Se voi nousta ja laskea asennossaan aiheuttaen pelottavan töksähdyksen.
3. Ongelmat kääntymisessä
Koska vaihteiston kiinnikkeet pitävät vaihteistoa tukevasti paikallaan, niiden toimintahäiriö voi mahdollistaa vaihteiston liikkumisen. Kun auto liikkuu, vaihteisto voi vaihtaa ja aiheuttaa ongelmia.
Tämä voi olla erityisen vaarallista kaarteissa. Autoon vaikuttavat G-voimat voivat saada myös vaihteiston liikkumaan. Samaan aikaan raskaan voimansiirron hitaus voi vastustaa tätä liikettä. Kun tämä köydenveto jatkuu eikä mikään pidä sitä paikallaan, voimansiirron paino voi muuttua rajusti.
Tämä voi olla hankaluuksia kulmassa, tai se voi olla täydellinen katastrofi riippuen siitä, kuinka nopeasti kuljet. Jos kaarrevoimat ovat suuret, vaihteisto voi vaihtaa enemmän, mikä horjuttaa ajoneuvon tasapainoa.
4. Alusta Flex
Enemmän kuin oire, tämä on katastrofaalinen jälkivaikutus. Vaihteisto on raskas osa auton konepellin alla. Kun näin raskas runkoon liitetty osa liikkuu, ei ole yllätys, että alusta vaurioituu.
Varsinkin kun ajat kolarin tai kuopan yli tai otat nopean mutkan, paino voi siirtyä liikaa. Tämä äkillinen liike voi taipua tai taivuttaa ajoneuvon alustaa. Vaikeissa tapauksissa se menettää muotonsa kokonaan.
Jos koet osan tai kaikki edellä mainituista oireista, on todennäköistä, että vaihteistokiinnikkeet ovat luovuttaneet. Tämän vahvistamiseksi sinun on tarkistettava muutamia merkkejä. Tämä voi antaa sinulle selkeän käsityksen siitä, mikä on mennyt pieleen ja mitä voidaan tehdä sen korjaamiseksi.
1. Kuuntele epänormaaleja ääniä Huonojen vaihteistokiinnikkeiden oireissa koputus- ja pamausäänet ovat erittäin tärkeitä. Voit kuunnella tällaisia ääniä moottoristasi. Varsinkin kun moottori on joutokäynnillä tai kun se käynnistetään/sammutetaan. Samanlaisia ääniä kuuluu, kun moottorin kuormitus muuttuu.

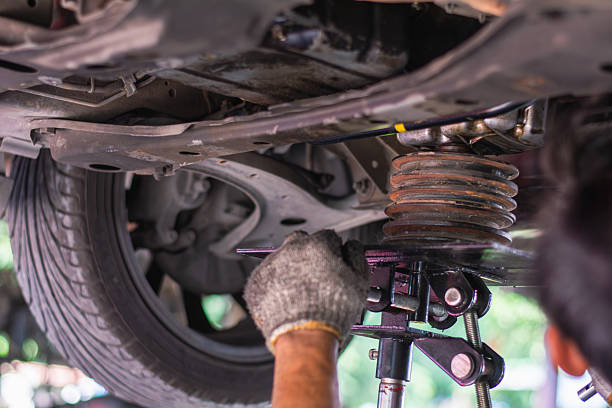

2. Tarkasta ajoneuvon alapuoli Nosta ajoneuvosi ja katso sen alle havaitaksesi epäsäännöllisyydet. Jos vaihteiston kiinnikkeet ovat menneet pahasti huonoiksi, voit nähdä vaihteiston hieman painuvan. Muussa tapauksessa voit tarkastaa vaihteiston kiinnikkeet suoraan löytääksesi löystyneet kiinnikkeet tai pultit.
3. Tarkasta vaihteiston kiinnikkeet Kun ajoneuvosi on nostimessa, katso vaihteiston kiinnikkeiden kumia. Jos kumi on mätä tai haljennut, joudut ehkä vaihtamaan kiinnikkeet. Mädäntynyttä kumia on mahdoton korjata. Vaihto on ainoa korjaus.
Paras vaihtoehto vaihteistokiinnikkeiden vaihtamiselle on viedä ajoneuvo autotalliin. Mutta tässä on opas vaihteistokiinnikkeiden vaihtamiseen.
1. Löysää huonot vaihteiston kiinnikkeet Kun huomaat huonot vaihteiston kiinnikkeet, pysäköi ajoneuvo tasaiselle alustalle ja tukahduta pyörät. Suihkuta kiinnikkeen pultteja läpitunkevalla nesteellä ja anna sen imeytyä niihin.
Käytä katkaisutankoa tai kahta toisiinsa yhdistettyä avainta löysäämään kiinnikkeen pultti. Näiden pidempien käsivarsien käyttö voi auttaa antamaan enemmän vääntömomenttia ja ulottuvuutta.

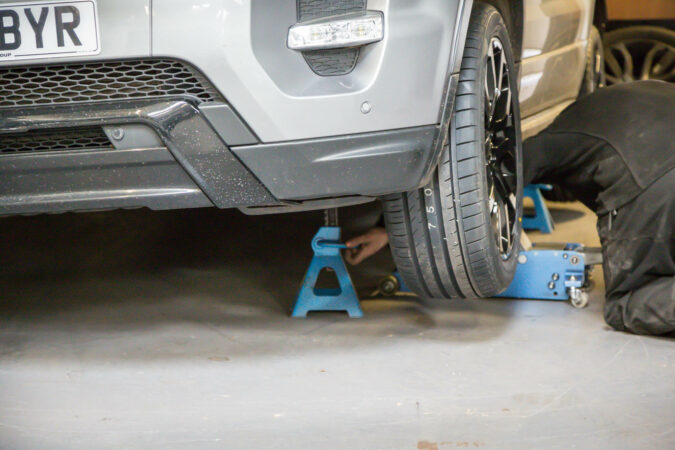

2. Nosta auto
Nosta auto tunkilla tai hydraulinostimella, jos sinulla on sellainen käsiksi. Käytä toista liitäntää vaihteiston tukemiseen. Varmista, että asetat tunkin oikein vaihteiston alle kiinteälle alustalle. Tue vaihteistoa puupaloilla ja nosta ajoneuvoa hieman enemmän. Tämä voi vapauttaa pulttien aiheuttamaa painetta. Nyt voit helposti irrottaa vaihteiston kiinnikkeet.
3.Vaihda vaihteiston kiinnikkeet
Kun pultit on irrotettu kiinnikkeistä, irrota kiinnikkeet paikaltaan. Varmista, että ostat aina alkuperäiset vaihteistokiinnikkeet vaihtoa varten. Liu'uta uusi teline paikalleen vasaralla ja ruuvimeisselillä. Uusi teline voi olla korkeampi kuin nykyinen, koska kumia ei ole vielä puristettu. Joten sen puristaminen voi vaatia hieman näpertelyä.
Kun olet asentanut uuden telineen tilaan ja ruuvaa se tiukasti kiinni. Käytä kierrelukkonestettä varmistaaksesi, että se ei löysty ajan myötä. Voit nostaa ajoneuvoa hieman lisää varmistaaksesi, että asennus on helppoa. Laske tämän jälkeen ajoneuvo alas ja kiristä pultit momenttiavaimella.
Jotkut metalli ja kumi eivät ehkä näytä monimutkaiselta yhdistelmältä. Mutta tämä pieni osa voi aiheuttaa paljon vahinkoa, jos se jätetään huomiotta. On ehdottoman tärkeää, että tarkastat ja varmistat, että ajoneuvon vaihteiston kiinnikkeet ovat aina parhaassa kunnossa.
Olet tervetullut hankkimaan VDI-vaihteistokiinnikkeen 97037511801.
