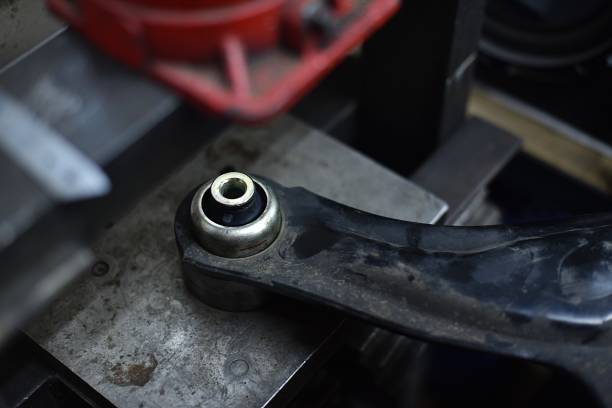

Autoteollisuuden yleistä siirtymistä kohti kevyitä materiaaleja ovat johtaneet tiukat polttoainetehokkuutta koskevat määräykset, sähköajoneuvojen kasvava suosio ja pyrkimys parantaa käsittelyä. Vaikka ohjausvarren holkkeja pidetään pieninä osina, ne ovat myös osa tätä muutosta. Niiden muotoilua on kehitetty merkittävästi alemmaksi painoa samalla kun ne säilyttävät tai jopa parantavat keskeisiä suorituskykyominaisuuksia, kuten jäykkyyttä, kestävyyttä ja tärinänvaimennusta. VDI-ohjausvarren holkki 4H0407182B on esimerkki tästä nykyaikaisesta lähestymistavasta – optimoidulla geometrialla ja edistyneillä materiaaleilla saavutetaan painonsäästöjä tinkimättä rakenteellisesta eheydestä tai dynaamisesta suorituskyvystä.
Perinteisesti ohjausvarren holkin ulkopuolinen metallikotelo on valmistettu tukevasta terässylinteristä, jossa on paksut seinät, mikä tarjoaa vahvan rakenteellisen eheyden ja luotettavan pinnan elastomeerin ja metallin liimaamiseen. Teräksen poikkeuksellinen lujuus ja sen kohtuuhintaisuus tekivät siitä vakiovaihtoehdon useiksi vuosiksi. Kuitenkin, kun autonvalmistajat pyrkivät vähentämään jousittamatonta painoa (osat, joita jousitusjouset eivät kestä, kuten pyörät, navat, jarrut ja jousitusliitokset), tilaa vievästä teräskotelosta tuli parannusten keskipiste.
Siirtyminen alkoi ohutseinämäisen korkealujan teräksen (HSS) käyttöönotolla. Käyttämällä kehittyneitä AHSS-tyyppejä, joiden myötöraja on yli 500–800 MPa, insinöörit pystyivät vähentämään seinämän paksuutta huomattavasti – tyypillisesti 30–50 % – heikentämättä kantavuutta tai sidoksen eheyttä. Tämä ohuempi teräspäällyste tarjoaa olennaisen vanteen lujuuden, joka tarvitaan kestämään säteittäisiä puristusvoimia ja samalla vähentää painoa.
Skenaarioissa, joissa painon minimoiminen on ratkaisevan tärkeää, erityisesti sähkö- ja luksusautoissa, alumiiniseokset ovat korvanneet teräksen kokonaan ulkokuoressa. Alumiini, joka painaa noin kolmanneksen teräksestä (2,7 g/cm³ verrattuna 7,8 g/cm³), mahdollistaa huomattavan kokonaispainon alennuksen. Alumiinin alhaisemman kimmokertoimen ja sen verrattain heikomman lujuuden kompensoimiseksi terästä vasten hihoissa on usein hieman suurempi halkaisija tai lisätukirivat, jotka takaavat vastaavan vakauden ja kestävyyden väsymistä vastaan.
Samalla elastomeerin (kumi- tai moderni polymeeriydin) määrää on vähennetty holkin kokonaispainon pienentämiseksi. Insinöörit säätävät sisäistä rakennetta säilyttääkseen kyvyn kestää kuormia ja jäykkyyttä myös pienemmillä materiaaleilla:
●Sisäreiän halkaisijan ja seinämän paksuuden suhdetta tarkistetaan finite element -analyysin (FEA) avulla, jotta saavutetaan haluttu säteittäinen ja aksiaalinen jäykkyys minimoimalla kumin käyttö.
●Lieriömäisten perusmuotojen tilalle on otettu käyttöön virtaviivaisemmat poikkileikkausmuodot. Muodot, jotka eivät ole pyöreitä (kuten soikeat tai monikulmiot), ohjaavat materiaalia paikkoihin, joissa jännitys on suurin, mikä parantaa leikkauskestävyyttä.
●Epäkeskiset kokoonpanot (jossa sisäholkki on poissa uloimmasta) luovat epätasaisia jäykkyysominaisuuksia – suurempi yhteen suuntaan vääntömomentin tai sivuttaiskuormituksen kestävyyden vuoksi ja vähemmän muihin suuntiin joustavuuden vuoksi – ilman lisämateriaalia.
Nämä geometriset parannukset takaavat, että holkki tarjoaa vertailukelpoisen tai paremman suorituskyvyn säteittäisen kuormituksen, vääntöjäykkyyden ja kestävyyden suhteen, jopa pienemmällä massalla. Tämän seurauksena jousittamaton paino pienenee huomattavasti, mikä vaikuttaa positiivisesti jousituksen vasteaikaan, alentaa pyöräkokoonpanon inertiaa ja parantaa transienttikäsittelyn tarkkuutta (kuten nopeampi sisäänkääntyminen ja ylivoimainen iskujen vaimennus).
Hallitsevien etujen lisäksi jousittamattoman painon vähentäminen auttaa parantamaan tehokkuutta. Polttomoottoreilla varustetuissa ajoneuvoissa vierintävastuksen ja massan aiheuttamien häviöiden pieneneminen johtaa lievään, mutta kuitenkin lisättävään polttoainetehokkuuden parantumiseen. Sähköajoneuvoissa jousituksen painon minimoiminen pienelläkin määrällä pidentää ajoneuvon matkaa vähentämällä energiankulutusta sekä kiihdytys- että regeneratiivisen jarrutuksen aikana.
Tuotteet, kuten VDI-ohjausvarren holkki 4H0407182B, ilmentävät tätä siirtymää – kestävistä metalliholkista kevyeen, erittäin lujaan teräkseen tai alumiiniin sekä parannetut elastomeerimuodot – osoittavat, kuinka pienetkin osat suunnitellaan uudelleen täyttämään nykyajan autotekniikan painonpudotuksen, tehokkuuden ja pitkäikäisyyden vaatimukset.
