Ohjausvarren holkeilla on tärkeä rooli ajoneuvon jousitusjärjestelmässä. Ne eivät ole vain joustavia liittimiä, vaan myös määrittävät suoraan pyörän liikeradan suhteessa runkoon, kuorman siirtotien sekä ajoneuvon yleiset kinemaattiset ja elastokinemaattiset ominaisuudet. Rakenteellisten sijoitteluiden ja geometristen suhteiden eroista johtuen erilaiset jousitustyypit kohdistavat ohjausvarren holkkeihin merkittävästi erilaisia pituus-, sivu- ja pystykuormituksia. Tämä puolestaan asettaa selvästi erilaiset suunnitteluvaatimukset holkin säteittäiselle jäykkyydelle, vääntömukavuudelle ja jopa aksiaalisille ominaisuuksille. Juuri tämän muunnelman vuoksi holkit eivät sovi kaikille: insinöörien on räätälöitävä holkin jäykkyyskäyrä, vaimennuskäyttäytyminen ja geometria erityisesti jousitustyypin mukaan saavuttaakseen optimaalisen tasapainon käsittelyn, ajomukavuuden ja kestävyyden välillä (voit myös ottaa meihin yhteyttä saadaksesi lisätietoja VDI-ohjausvarren holkista 718.71Q0240).

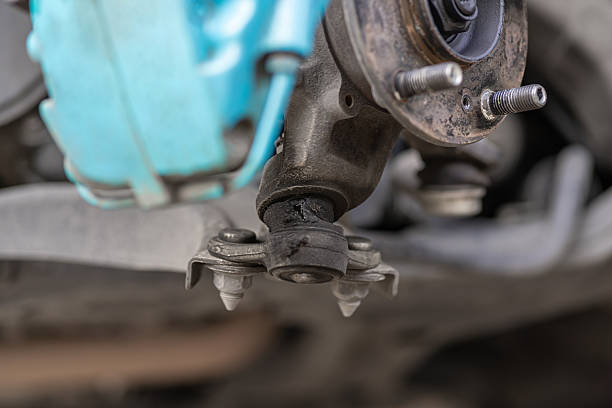

MacPherson jousitus on yleisin lähtötason riippumaton jousitus, jota käytetään laajalti etuakseleissa. Sen ominaispiirre on yksi alempi ohjausvarsi (tyypillisesti L- tai A-muotoinen), jonka yläpää on kytketty suoraan runkoon ja ohjausniveleen jousikuormitteisen vaimennintuen kautta. Tämä kokoonpano tarkoittaa, että alemman ohjausvarren holkin on kestettävä samanaikaisesti suurin osa pituus- ja sivuttaiskuormista sekä osa pystysuuntaisista kuormista. Pitkittäissuunnassa jarrutus- tai kiihdytysvoimat välittyvät ensisijaisesti alemman ohjausvarren kautta holkin kiinnityskohtaan. Pituussuuntainen kuormitus muodostaa usein 40–60 % kokonaiskuormituksesta – suurin osuus – koska olkavartta ei ole jakamassa taakkaa. Holkin on siksi tarjottava riittävä pituussuuntainen mukavuus vaimentaakseen tieiskuja, mutta vältettävä liiallista muodonmuutosta, joka voisi aiheuttaa hallitsemattomia varpaiden muutoksia. Sivusuunnassa kaarrevoimat jaetaan alemman varren ja kallistuksenvaimentimen välillä, mikä tekee säteittäisestä jäykkyydestä kriittistä: suurempaa radiaalista jäykkyyttä tarvitaan sivuttaissiirtymien estämiseksi, vakaiden kallistuskulmien ylläpitämiseksi ja rungon liiallisen kallistumisen tai aliohjautuvuuden estämiseksi. Pystysuuntaiset kuormat ovat kuitenkin suhteellisen pieniä, koska ne kantavat pääasiassa tukituen; tässä holkki suosii tiettyä vääntömukavuutta pyörän pomppimisen/palautuksen ja pyörivän liikkeen mukautumiseksi ohjauksen aikana. Liiallinen radiaalinen jäykkyys heikentää mukavuutta; liian korkea vääntöjäykkyys lisää NVH-ongelmia. Näin ollen MacPhersonin ohjausvarren holkit suunnitellaan tyypillisesti siten, että säteittäinen jäykkyys on huomattavasti suurempi kuin vääntöjäykkyys – usein kertoimella 5–10 tai enemmän –, mikä korostaa säteittäistä jäykkyyttä peruskäsittelyn vakauden takaamiseksi samalla kun hienosäädetään vääntömukavuutta hydrauli- tai onkalorakenteiden avulla tärinäneristyksen parantamiseksi.
Kaksoistukivarsijousitus edustaa tehokkaampaa klassista ratkaisua, jota käytetään sekä etu- että taka-akseleissa. Siinä on ylempi ja alempi A-varsi, jotka muodostavat lähes yhdensuuntaisen geometrian. Tämä asettelu mahdollistaa tasapainoisemman kuorman jakautumisen: pituussuuntaiset kuormat (jarrutuksesta/kiihdytyksestä) käsitellään ensisijaisesti alavarrella, mutta myös olkavarsi jakaa osan kuormasta, mikä pienentää pitkittäissuuntaisen osuuden 30–40 prosenttiin, mikä on paljon pienempi kuin MacPhersonissa. Molemmat varret vastustavat tehokkaasti sivuttaista kuormitusta, mikä jakaa kaarrevoimat tasaisesti ja pienentää holkkia kohden sivuttaista kuormitusta. Pystysuuntaiset kuormat jakautuvat samalla tavalla olka- ja alavarsien välillä, mikä johtaa tasaisempaan rasitukseen. Tämän geometrian tärkein etu on tarkka pyörän liikkeen hallinta, mikä lisää dramaattisesti vääntömukavuuden tarvetta: molempien varsien on sallittava merkittävä kulmakiertymä pyörän liikkeen aikana ihanteellisen yhdensuuntaisen liikkeen ja hallitun kallistuksen saavuttamiseksi. Säteittäisen jäykkyyden tulisi kuitenkin pysyä kohtalaisen korkeana, jotta liiallinen elastinen muodonmuutos ei häiritse kohdistusparametreja. Kaksoistukiholkeille on siten tunnusomaista pienempi vääntöjäykkyys verrattuna säteittäiseen jäykkyyteen - tyypillisesti suhde 1:1 - 1:3, ja niissä käytetään usein epäsymmetrisiä malleja tai hydrauliholkkeja pehmentääkseen vääntövastetta entisestään ja vahvistaen samalla säteittäistä jäykkyyttä sivuttaisvakautta varten. Tämä mahdollistaa ylivertaisen suorituskyvyn aggressiivisessa ajossa: paremman kallistuksen hallinnan, vakaamman varvas-/kaartumiskäyttäytymisen, mutta vaatii myös parempaa väsymiskestävyyttä ja tarkkoja dynaamisia ominaisuuksia holkilta.
Monilenkkijousitus on joustavin ja monimutkaisin itsenäinen jousitusarkkitehtuuri, jossa käytetään tyypillisesti kolmesta viiteen erillistä lenkkiä taka-akselilla (ja joskus hybridikokoonpanoja edessä). Se antaa eri vapausasteita omistetuille linkeille – mukaan lukien ylemmät ohjausvarret, alemmat ohjausvarret, takavarret jne. – saavuttaen erittäin irrotetut kuormareitit. Pituussuuntaisia kuormia hallitaan yleensä erillisillä taka- tai pitkittäisvarsilla, joten ohjausvarren holkin pituussuuntainen kuormitus on alhaisin – usein alle 20–30 % – riippumattomien osien aiheuttaman kuorman ohjauksen ansiosta. Sivuttaiskuormat jakautuvat useiden poikittaislenkkien kesken, ja jokainen holkki kantaa vain paikallisia sivuvoimia, mikä johtaa vieläkin pienempiin yksittäisiin kuormitussuhteisiin. Pystysuuntaiset kuormat jaetaan myös useiden kiinnityspisteiden kesken, mikä pitää huippujännitykset alhaisina. Tämä korkeatasoinen toiminnallinen irrotus mahdollistaa sen, että jokainen ohjausvarren holkki palvelee erittäin erikoistunutta roolia: joissakin asennoissa (esim. alavarren etuholkit tai takavarren holkit) asetetaan etusijalle radiaalinen jäykkyys sivuttaisten/pitkittäisten iskujen vastustamiseksi ja geometrisen tarkkuuden säilyttämiseksi; toiset (esim. olkavarren tai varpaan ohjauslenkin holkit) vaativat erittäin suurta vääntövastusta mahdollistaakseen pyörän luonnollisen vääntymisen ja varpaiden vaihdon hyppyjen aikana, mikä mahdollistaa "passiivisen taka-ohjauksen" vaikutuksen. Säteittäisen ja vääntöjäykkyyden suhde monilenkkeisissä järjestelmissä vaihtelee voimakkaasti linkin toiminnon mukaan – toiset suosivat suurta säteittäistä jäykkyyttä, toiset hallitsevat vääntöjoustavuutta. Tämä "roolikohtainen" lähestymistapa antaa monilenkkijousituksille poikkeuksellisen laajan viritysalueen mukavuuden ja ajettavuuden välillä, mutta se tarkoittaa myös, että holkkien suunnittelun on oltava pitkälle räätälöityä: saman ajoneuvon eri paikoissa olevat holkit voivat erota merkittävästi jopa materiaalikoostumuksesta ja sisäisestä rakenteesta.
MacPherson-jousitus pakottaa hallintavarren holkin toimimaan "kaikkien ammatillisten tunkkiksi", jolla on suuret pitkittäis- ja säteittäiset kuormitusosuudet, jotka riippuvat suuresti säteittäisestä jäykkyydestä perustason vakauden takaamiseksi. kaksoistukivarsi vähentää holkkien kuormitusta kahden varren kuorman jakamisen ansiosta, mikä korostaa enemmän vääntömukavuutta tarkan kinematiikan saavuttamiseksi; Multi-link hajauttaa kuormat täysin ja määrittää jokaiselle holkille erikoistoiminnon, jossa säteittäiset tai vääntövaatimukset vaihtelevat asennon mukaan. Tämä perustavanlaatuinen ero kuormituksessa ja toiminnallisissa vaatimuksissa selittää suoraan, miksi holkit eivät ole keskenään vaihdettavia yleisiä osia. Insinöörien on valittava tai suunniteltava jokainen holkki tietyn jousitusgeometrian, kuormitusspektrin ja suorituskykytavoitteiden perusteella – päättäessään, priorisoidaanko säteittäinen jäykkyys (vierimisvastuksen ja kohdistuksen säilyttäminen), vääntöyhteensopivuus (värähtelyn suodatus ja nivelet) vai tasapainoinen kompromissi – jotta sama holkkimalli voi esitellä täysin erilaista jousitusmallia. Tervetuloa tilaamaan VDI-ohjausvarren holkki 6Q0407182!
